Sistema di raffreddamento e filtrazione

Il sistema di filtrazione dei fumi serve a ridurne il contenuto di inquinanti a valori compatibili con quelli accettati dagli organi di controllo.

I fumi uscenti dal postcombustore subiscono quindi, prima della loro espulsione in atmosfera, un trattamento di depurazione chimico – fisico.

I fumi uscenti dal postcombustore hanno tuttavia temperatura superiore agli 850 C ed pertanto necessario raffreddarli preventivamente a livelli di temperatura compatibili con quella di normale esercizio del filtro a maniche.

Dettagli del prodotto

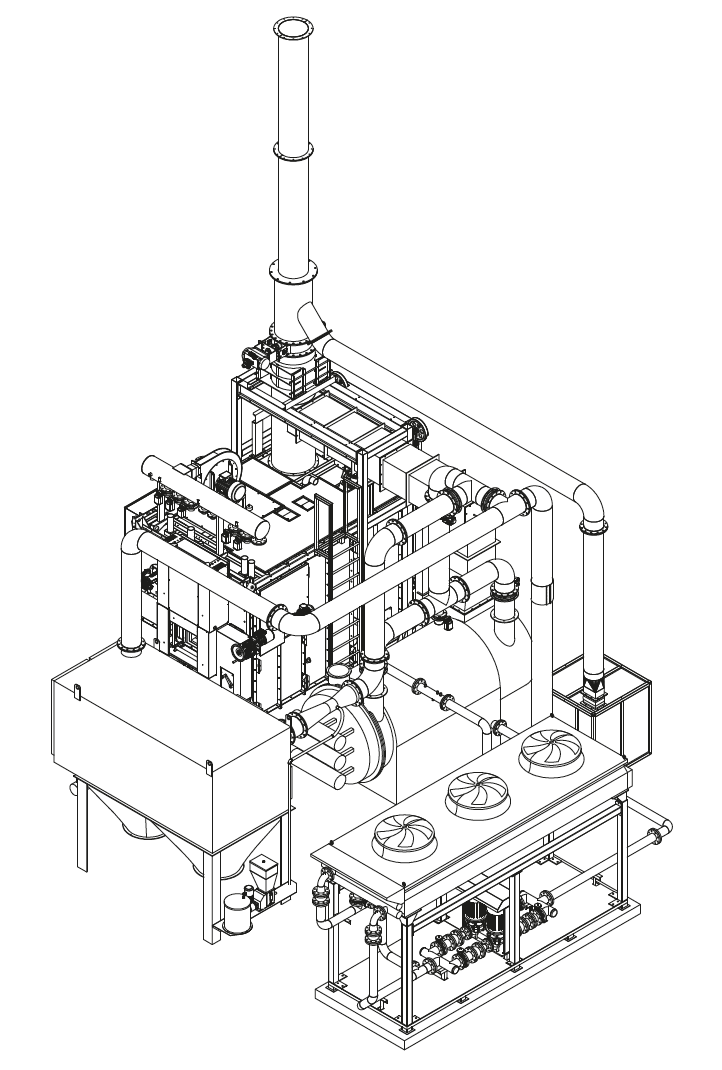

Il sistema di raffreddamento composto da uno scambiatore di calore aria/acqua dimensionato in modo da permettere, da un lato l’abbattimento della temperatura dell’intera portata di fumi in transito, dall’altro di ricuperare e mettere a disposizione l’energia termica sottratta ai fumi stessi.

Lo scambiatore di calore del tipo a fascio tubiero, con configurazione orizzontale a triplo giro di fumi ed provvisto degli accessi necessari all’ispezione e alla pulizia manuale, operazione, quest’ultima da prevedere a seconda dell’utilizzo dell’impianto.

L’intera struttura adeguatamente coibentata verso l’esterno mediante un materassino di materiale isolante in lana minerale ad elevata densità, protetto esternamente con lamierino di alluminio; le pareti delle camere da fumo poste

a contatto con i gas da raffreddare vengono protette con rivestimento in calcestruzzo refrattario ed isolante.

I fumi provenienti dal postcombustore, adeguatamente raffreddati con le modalità sopra descritte, subiscono, prima della loro espulsione in atmosfera un trattamento di depurazione chimico–fisico atto a ridurne il contenuto di inquinanti a valori inferiori a quelli previsti dalla normativa nazionale.

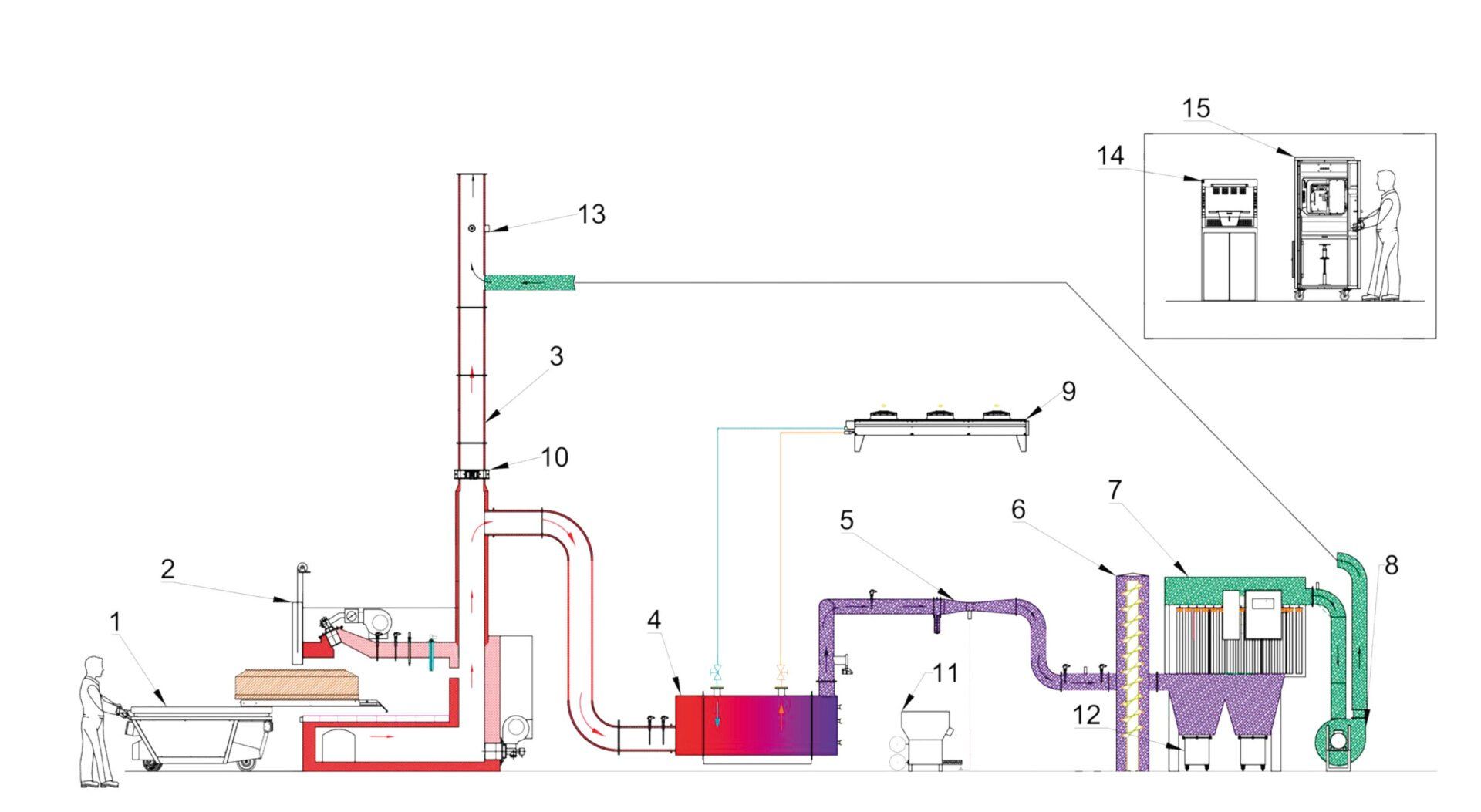

1. Carica feretri automatico

2. Bocca di cremazione

3. Camino di processo e di emergenza

4. Scambiatore aria/acqua

5. Tubo Venturi

6. Reattore

7. Filtro a maniche

8. Ventola di aspirazine

9. Dry Cooler

10. Valvola di emergenza

11. Stazione dosaggio reagente

12. Fusto di raccolta reagente esausto

13. Punto di campionamento

14. Banco aspirato

15. Polverizzatore

L’impianto di depurazione fumi presenta tre stadi di abbattimento delle emissioni inquinanti, che, associati al postcombustore termico di cui si già trattato più sopra, costituiscono nel loro complesso la “migliore tecnologia disponibile” (BAT) in relazione alle prestazioni che vengono abitualmente richieste nel caso della cremazione di salme e resti mortali.

Il primo stadio consiste nell’iniezione nel flusso dei fumi di un mix di reagenti, in grado di abbattere le sostanze acide ed assorbire i metalli pesanti e delle diossine/furani presenti nei fumi.

Nel secondo stadio, a valle del dispositivo di iniezione e a monte del filtro a maniche, previsto l’inserimento di una camera di reazione, che svolge la funzione di miscelare pi uniformemente i reagenti nel flusso gassoso aumentandone il tempo di contatto.

Il terzo stadio invece rappresentato dal filtro a maniche, il quale provvede alla filtrazione dei fumi trattenendo il particolato solido e i reagenti esausti.

Il filtro a maniche fatto per assicurare ai fumi una velocità di attraversamento del mezzo filtrante tale da garantire, a fronte di una perdita di carico relativamente modesta, un’efficienza di filtrazione di oltre il 99%.

OPTIONAL

• Sistema di abbattimento SNCR per la riduzione degli NOx (NOR20)
• Sistema di recupero calore RC20
• Sistema di pulizia automatica scambiatore di calore
• Monitoraggio continuo nelle emissioni (SME)
